Περιγραφή προϊόντος

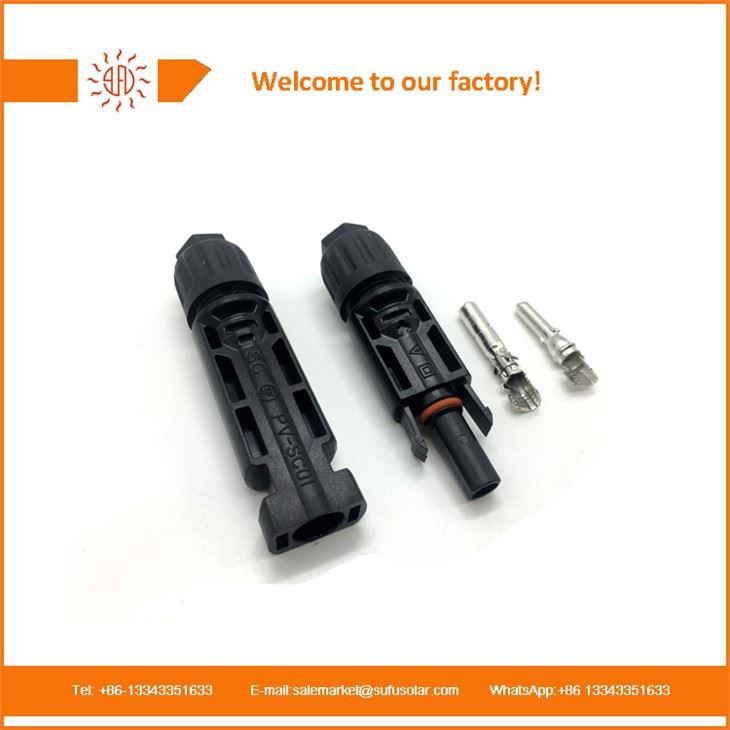

Σύνδεσμοι ηλιακού MC4
Ο ηλιακός σύνδεσμος είναι κατασκευασμένος από αντι-Ultraviolet, σκληρυμένο, πολυκαρβονικό βαθμό με έγχυση φλόγας. Έχει καλές λειτουργίες αντι-Ultraviolet και κατά της γήρανσης. Τα μεταλλικά μέρη του εσωτερικού πυρήνα είναι ο χαλκός με καλύτερη θερμική αγωγιμότητα και σκληρότητα και η επιφάνεια κυματίζεται με καλή απόδοση κατά του διάσημο.
Σχεδόν όλοι οι ηλιακοί συλλέκτες συνδέονται μεταξύ τους χρησιμοποιώντας ειδικά βύσματα και υποδοχές ανθεκτικές στις καιρικές συνθήκες που ονομάζονται συνδετήρες MC4. Ο όρος MC4 αντιπροσωπεύει τον σύνδεσμο διαμέτρου διαμέτρου πολλαπλών επαφών. Λόγω των ακραίων καιρικών συνθηκών, οι συνδετήρες πρέπει να είναι πολύ ισχυροί, ασφαλείς, ανθεκτικοί στην υπεριώδη ακτινοβολία και να διατηρούν μια καλή σχέση με ελάχιστη αντίσταση τόσο σε χαμηλές όσο και σε υψηλές τάσεις μέχρι 1500V.
Οι σύνδεσμοι έχουν σχεδιαστεί για να χρησιμοποιούνται με το τυπικό καλώδιο ηλιακής μονοδυναμίας 4mm ή 6mm με διπλά μονωμένα ηλιακά DC με κονσερβοποιημένο πυρήνα πολλαπλών κλώνων χαλκού για ελάχιστη αντίσταση. Για να συναρμολογήσετε σωστά τους συνδέσμους, χρησιμοποιείται ένα ειδικό εργαλείο πρεσβείας για να γεμίσει το καλώδιο πολλαπλών κλώνων στον εσωτερικό τερματικό που στη συνέχεια εισάγεται και σπρώχνεται στο περίβλημα MC4.
Παράμετρος
|
Πιστοποίηση |
Τσίμπημα |
|
Πιστοποιητικό |
Όχι B 101149 0002 rev. 00 |
|
Πρότυπο |
EN62852: 2015 IEC62852: (Ed.1) |
|
Ονομαστική τάση |
1500VDC |
|
Τάση δοκιμής |
6000V (50Hz 1min) |
|
Ονομαστικό ρεύμα |
30A |
|
Κλάση προστασίας |
Κατηγορία Α |
|
Πτυχίο προστασίας |
IP67 |
|
Φλόγα |
Ul {{0}} v0 |
|
Κατηγορία υπέρτασης |
Iii |
|
Πτυχίο ρύπανσης |
2 |
|
Κλίμακα θερμοκρασίας |
'-40 βαθμός ~ +85 βαθμός |
|
Θερμοκρασία ανώτερου περιορισμού |
100 μοίρες |
|
Αντίσταση επαφής |
Λιγότερο από ή ίσο με 0. 5mΩ |
|
Μόνωση |
>500MΩ |
|
Εισάγω τη δύναμη |
Λιγότερο από ή ίσο με 50n |
|
Δύναμη απομάκρυνσης |
Μεγαλύτερο ή ίσο με 50n |
|
Καλώδιο σύνδεσης |
1 × 4mm 2 |
|
Δομή στεγανοποίησης |
Σφράγιση δακτυλίου Ο |
Διάγραμμα
Χαρακτηριστικό
1. Υποστήριξη πολλαπλών συνδέσεων και αποσύνδεσης.
2. Εξαιρετικά ανθεκτικό, αντι-Ultraviolet, επιβραδυντικό φλόγας.
3. Τα εσωτερικά μεταλλικά μέρη εισάγονται με εσωτερικά καλαμάρια τύπου κουμπιού.
4. Εξοπλισμός αυτόματου κλειδώματος για αρσενικά και γυναικεία σημεία επιτρέπει τη σύνδεση ευκολότερη και αξιόπιστη.
5.
6. Επιτόπια λειτουργία. Μπορεί να εγκατασταθεί με ένα εργαλείο πρεσβείας.
7. Τοποθετήστε τα φωτοβολταϊκά καλώδια με διαφορετικές διαμέτρους μόνωσης.
8. Κόκκινα μεταλλικά μέρη χαλκού, χωρητικότητα μεταφοράς υψηλού ρεύματος, διαρροή υψηλής θερμότητας
9.IP67 Προστασία
Εγκατάσταση
